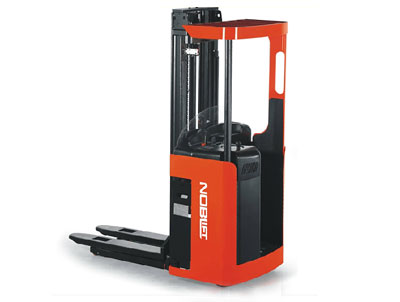

RS站驾式全电动堆垛车的主要用途:堆高托盘
RS站驾式全电动堆垛车详细介绍:
本系列的三门架车采用液压支撑腿结构。货叉达到一定高度时,控制系统智能检测侧支撑的状态,只有侧支撑处于打开状态,货叉才能继续上升;此结构有效地提高了三门架车的可靠性、安全性和稳定性。
· 三相交流系统具有启动性能好、爬坡能力强、免维护、再生制动、工作稳定性好和效率高等特点。
· 3.OKW交流驱动轮动力强劲,而且配置有电磁刹车系统,提高了整车的安全性能。
· 采用交流逆变电子转向系统;当车辆启动时,驱动轮自动进行方向复位识别;当行驶过程急转弯时,行驶速度自动降低。
· 多功能的进口电控系统使操作和维修更加简单方便,提高了整车的可靠性。
· 使用智能显示仪表,不仅能清楚的显示车辆运行各种状态的信息,还可以提供故障显示,便于排査故障和维修。
· 360Ah的DIN标准蓄电池具有动力强劲,稳定性好的特点。
· 3.0KW大功率泵站电机缩短了起升时间(即使在满载时)。
· 起升高度大于300mm时,行驶速度自动降低,确保作业安全。
特征
1.2
型号
RS16
1.3
动力 (电动, 柴油, 汽油, 液化石油气,电气)
电动
1.4
驾驶方式 (手动式, 步行式, 站驾式, 座驾式, 拣选式)
站驾式
1.5
额定承载能力
Q kg
1600
1.6
载荷中心距
C mm
600
1.8
前悬距
X mm
765
1.9
轮距
y mm
1457
重量
2.1
自重(包括蓄电池)
kg
1450
轮子
3.1
轮胎 (橡胶轮, 高性能弹性体, 气 胎轮, 聚胺酯轮)
聚胺酯
3.2
轮子尺寸 驱动侧
mm
Φ254×82
3.3
轮子尺寸 承重侧
mm
Φ80×70
3.4
转向轮尺寸
Φ150×60
3.5
轮子数量(x=驱动轮)
1x -1 / 4
驱动侧/承重侧
3.6
轮距 驱动侧
b10 mm
635
3.7
轮距 承重侧
b11 mm
395
基本尺寸
4.2
门架闭合高度
h1 mm
见门架参数表
4.3
自由提升高度
h2 mm
见门架参数表
4.4
提升高度
h3 mm
见门架参数表
4.5
作业时门架*大高度
h4 mm
见门架参数表
4.7
护顶架高度
h6 mm
2245
4.8
站板高度
h7 mm
225
4.9
方向盘高度
h14 mm
1255
4.15
货叉*低高度
h13 mm
85
4.19
车体长度
l1 mm
2035
4.2
到货叉竖直面的车体长度
l2 mm
885
4.21
车体宽度
b1 mm
978
4.22
货叉尺寸
s / e / l mm
60 / 180 / 1150
4.24
货叉架宽度
b3 mm
645
4.25
货叉外宽
b5 mm
575
4.31
门架底部离地间隙
m1 mm
25
4.34
直角堆垛通道宽度, 托盘800×1200 (1200沿货叉放置)
Ast mm
2275
4.35
转弯半径
Wa mm
1655
性能参数
5.1
行驶速度 满 / 空载
km / h
8.8 / 9.2
5.2
提升速度 满 / 空载
mm/s
145 / 215
5.3
下降速度 满 / 空载
mm/s
260 / 270
5.8
爬坡能力 满 / 空载
%
7/15
5.1
行车制动
电动
马达
6.1
行驶电机
kw
3.3
6.2
提升电机
kw
3
6.3
蓄电池,根据 DIN 43531/35/36 A, B, C, no
43531 B
6.4
蓄电池电压,容量(五小时放电)
V/Ah
24 / 360
6.5
蓄电池重量
kg
310
蓄电池箱外形尺寸 l /w / h
mm
930 / 210 / 750
其他
8.1
控制方式
MOSFET控制,交流
8.4
操作者耳朵边噪音水平
dB(A)
<70
